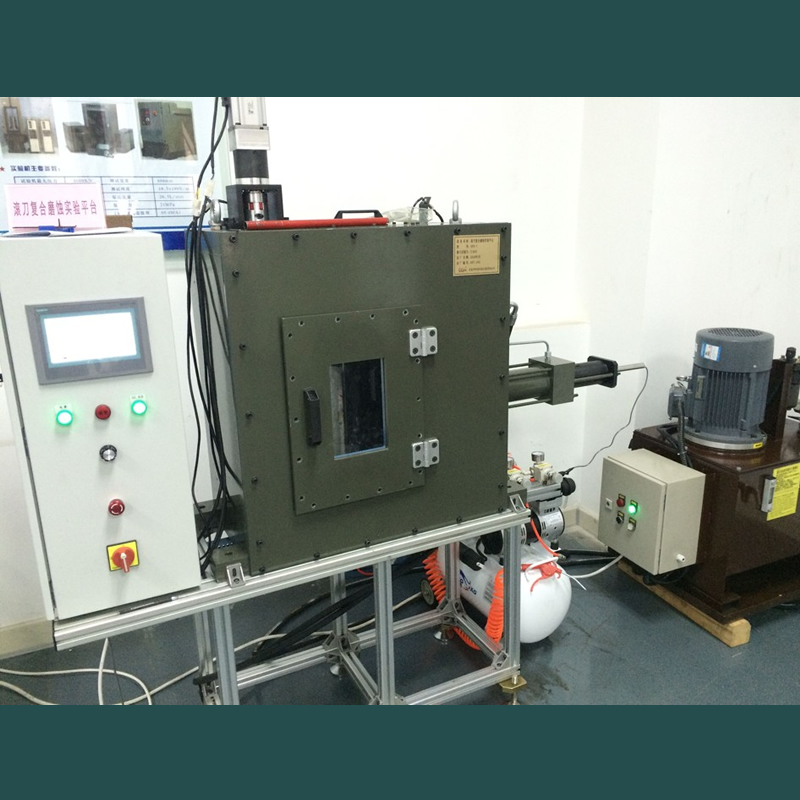

TBM滾刀磨蝕試驗系統
模擬滾刀破巖磨蝕過程,研究評價破巖磨蝕機理與相互關系,探索“巖-機”相互作用機理。其主要的工程目標為:建立實驗獲得參數與傳統巖石磨蝕參數的關系,建立TBM刀具磨損預測模型,為刀具設計、工期成本、掘進參數預測提供技術支撐
技術參數
1.加載方式 水平作動器
2.水平加載框架 承載>10kN;
3.最大荷載 3.5kN
4.水平加載油缸行程 150mm
5.負荷傳感器 最大量程5kN ;精度1%
6.位移傳感器 量程200mm;精度1%
7.伺服閥流量 10L/min
8.伺服控制器頻響 1k Hz
9.伺服油源 2L/min,10MPa
10.組合導軌及絲杠 橫向承載>3kN;速度>500mm/min;
11.交流伺服電機功率 750W
12.模型滾刀直徑 43.18mm
13.模型滾刀破巖距離 80mm
14.模型滾刀最大速度 150mm/s
15.巖樣尺寸 100 mm×100 mm×300mm
16.電子天平 量程500g,分辨率0.001g
17.控制器 Doli EDC 220
18.軟件 Test1.0
