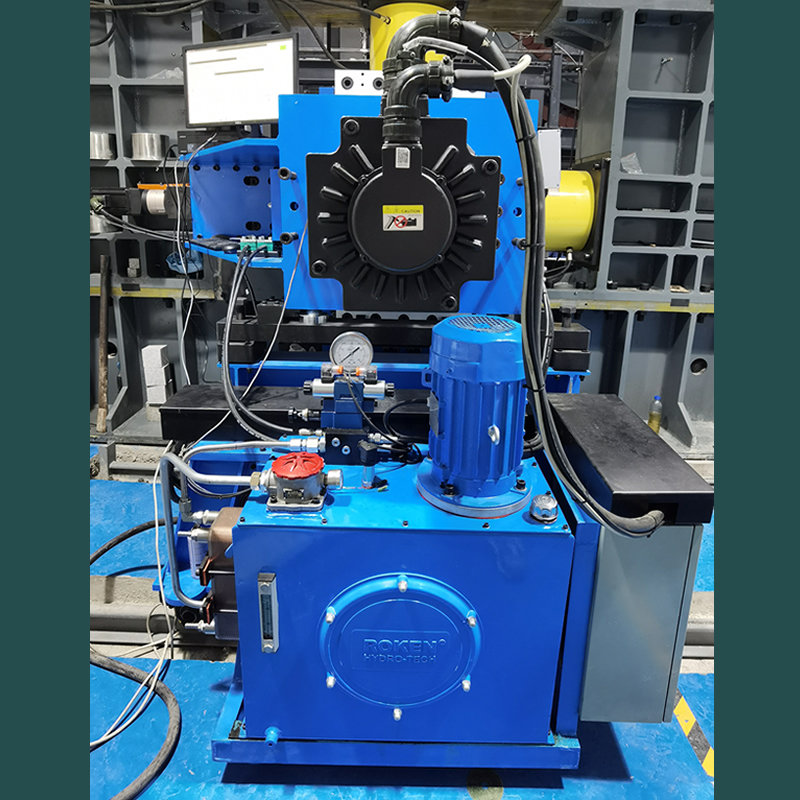

TBM切削破巖試驗系統

    模擬滾刀破巖磨蝕過程，研究評價破巖機理，探索“巖-機”相互作用機理。其主要的工程目標為：建立實驗獲得參數，建立TBM滾刀破巖模型，為刀具設計、工期成本、掘進參數預測提供技術支撐

技術參數

1.加載方式 水平作動器

2.水平加載框架 最大承載力500kN；

3.水平加載油缸行程 100mm

4.三向力傳感器 Z向500kN

                X向250kN

Y向250kN

5.拉線式位移傳感器 測量范圍>100mm

6.組合導軌 承載＞700kN；

7.絲杠 承載大于100kN，最大速度15mm/min

8.回轉交流伺服電機功率11kW

   橫向交流伺服電機功率3kW

9.模型滾刀直徑8寸，6寸，4寸

10.巖樣尺寸 400 mm×400 mm×400mm

11.軟件   Test2.2
